维纶通触摸屏与S7-200 smart PLC通讯及编程

维纶通触摸屏与S7-200 smart PLC通讯及编程

1. 准备工作

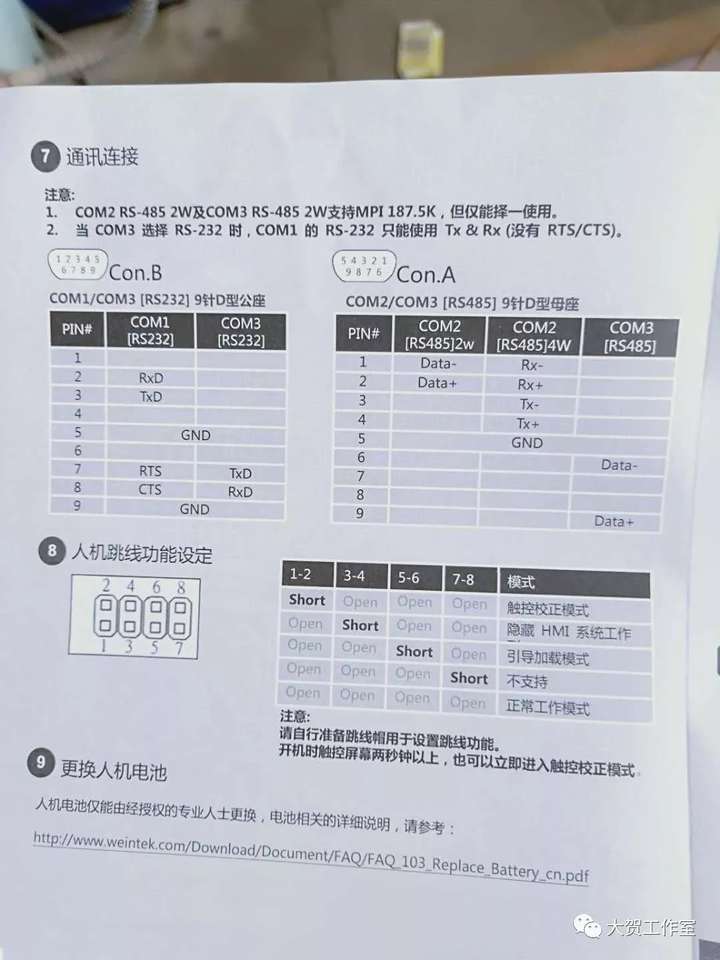

准备好一根485通讯线,线缆顺序为触摸屏端Con.A的COM2端口1号针对PLC端的8,2对PLC端的3。

图片[1]-维纶通触摸屏与S7-200 smart PLC通讯及编程

2. 硬件设置及连接

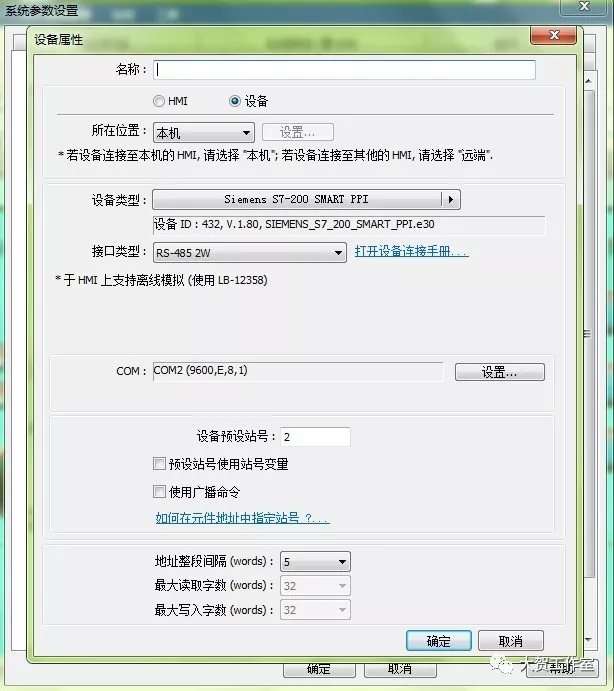

打开EasyBuilder Pro软件,新建一个触摸屏程序,在系统参数设置里添加一个要连接的PLC设备如下图所示,注意通讯参数一定要和PLC端一致,预设端口号、COM口、波特率等,接口类型选择Rs-485 2W。

图片[2]-维纶通触摸屏与S7-200 smart PLC通讯及编程

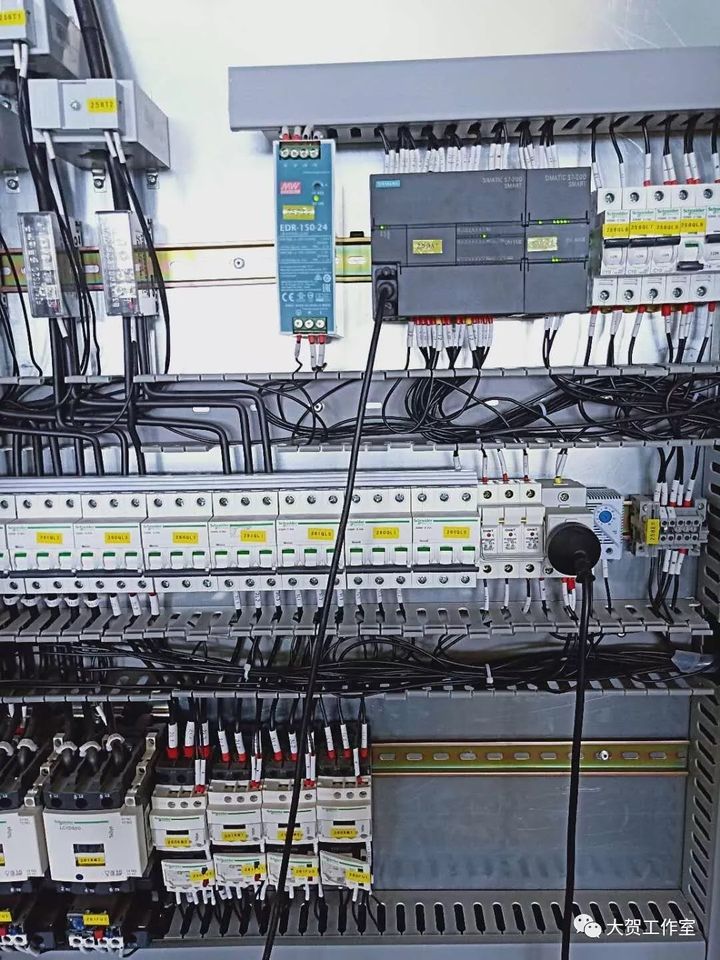

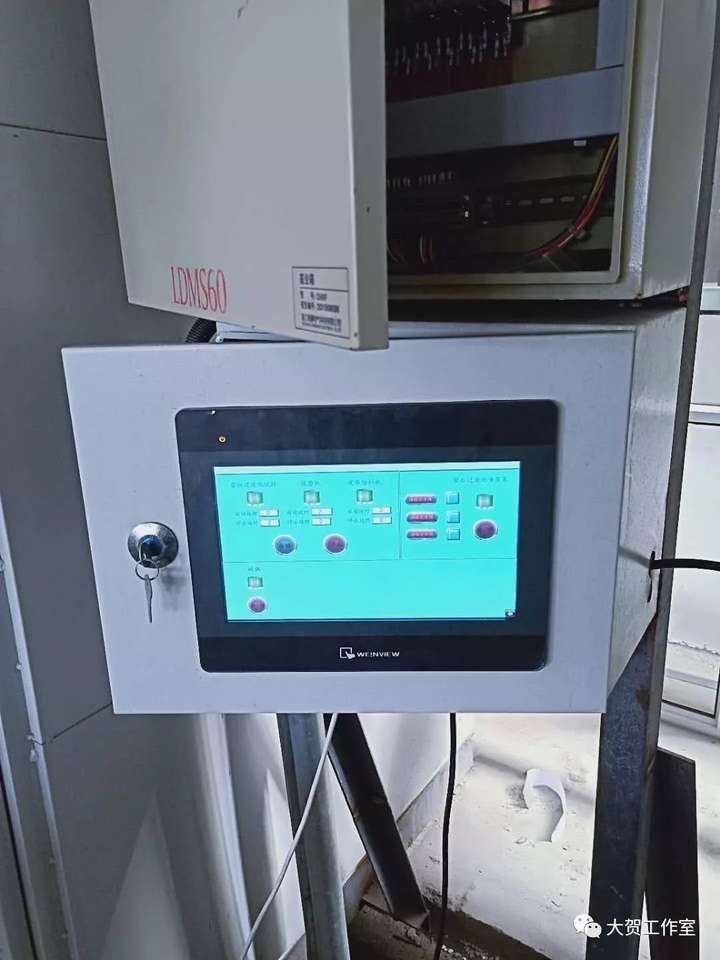

3. 触摸屏端程序编写和PLC端程序编写

图片[3]-维纶通触摸屏与S7-200 smart PLC通讯及编程
图片[4]-维纶通触摸屏与S7-200 smart PLC通讯及编程

4. 根据控制要求,现场编写完测试OK,后续等皮带秤搞好,还要把模拟量读取过来,要求远程设置称重下料。
