三菱PLC数据处理指令怎么用

一、比较指令

1、触点比较指令

从上图的程序可以看出，每条指令占5个程序步，当D12的值等于25与D14的值小于等于D15的值，或者当D13的值不等于33与D14的值小于等于D15的值，Y0线圈得电。

2、比较指令

在上图程序中当X0为1时，比较常数100与计数器C10的当前值，比较的结果送到M0、M1、M2中，当C10<100时，M0为1，当C10=100时M1为1，当C10>100时，M2为1。

3、区间比较指令

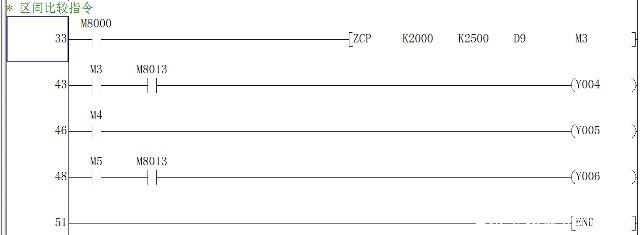

上图的程序是一个压力显示的程序，D9压力检测的反馈值，单位为Kpa，设定的范围为2000~2500之间，当D9<2000时，M3为1，Y4以1s闪烁；当D9在2000~2500之间，M4为1，Y5得电；当D9大于2500时，M5为1，Y6以1s的闪烁。

还有浮点数的比较指令ECMP和EZCP，这里需要的注意的是浮点数是32位的，在指令前加D，即DECMP和DEZCP.

二、传送指令

1、传送指令

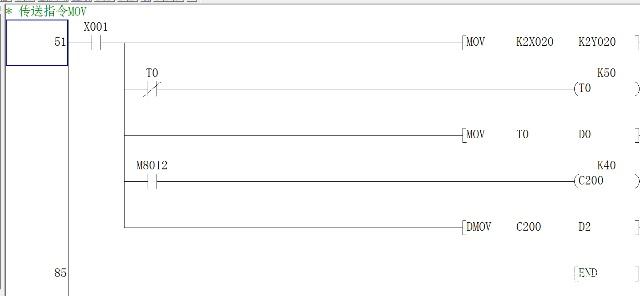

上图中的程序，当X0为1时，将X20~X27（K2X20）送到Y20~Y27（K2Y020），将T0的值送到D0,T0的常闭触点与T0组成一个脉冲发生器；M8012是周期为100ms的时钟脉冲，用来给计数器C200提供技术脉冲，将C200的32位计数值送到D2和D3组成数据寄存器中。

2、交换指令

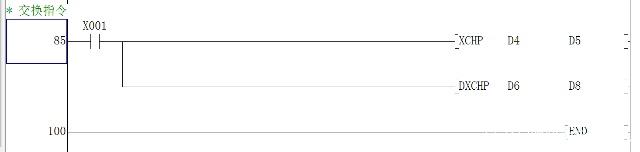

上图程序中，当X1为1时，D4和D5中的值互换。D6D7的值与D8D9互换。交换指令采用脉冲执行方式，否则在每一个扫描周期都要互换一次。

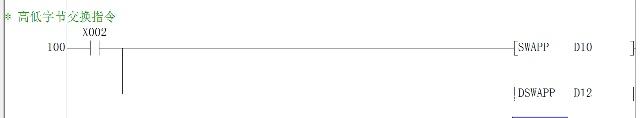

3、高低字节交换指令

4、成批传送指令、多点传送指令

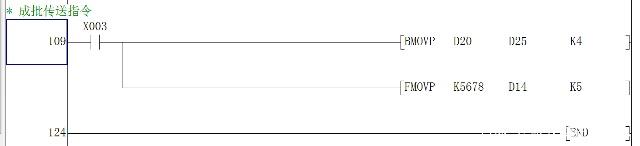

上图中程序BMOVP将D20~D23的值传送给D25~D28中去，K4代表位数。

FMOVP是多点传送指令，将5678常数送到D14~D18的5个数据寄存器中去。

三、数据转换指令

1、BCD转换指令、BIN转换指令

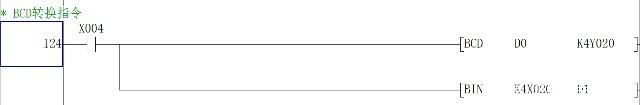

上图程序，当X004为1时，将D0中的数据转换为BCD码，并送到Y20~Y37 4个七段显示

第二段：当X004为1时，将X20~X37的BCD拨码开关的输入转换为二进制数送到D1中。

2、格雷码转换指令

格雷码是一种特殊的二进制数编码，常用于绝对式编码器，其特点是它输出的相邻的两个二进制数各位中，只有一位的值不同，格雷码克服了相邻两组编码之间可能出现的读出不确定性，避免造成大误差。

四、移位指令和循环移位指令

1、循环移位指令

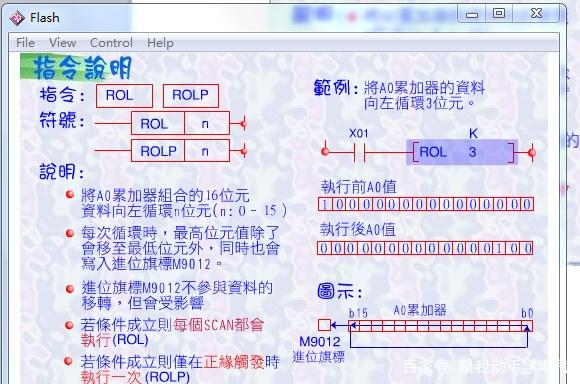

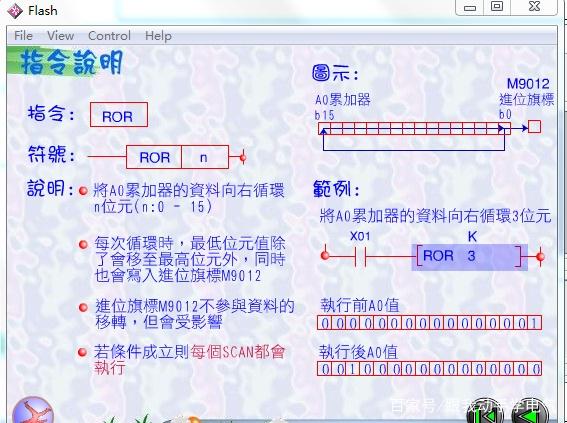

ROR循环右移指令和ROL循环左移指令，

举例说明：8位和16位彩灯循环移位控制程序

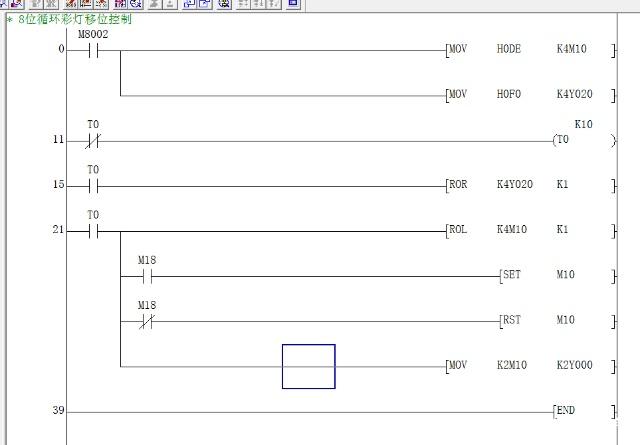

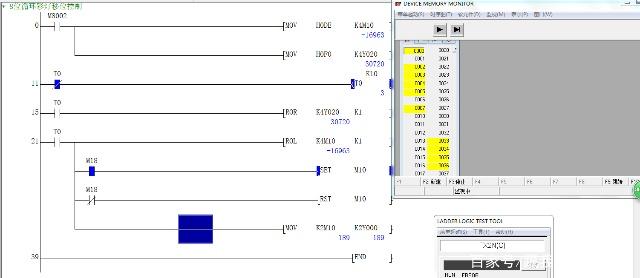

上图程序中第0行的意思是首次扫描M8002为1，将H0F0送到Y20~Y37，即点亮Y24~Y27。11行的意思：T0的常闭触点与T0形成1s的周期脉冲，15行的意思T0的常开触点每隔1s接通一次，ROR指令每隔1s使16位彩灯每s右移1位。

在三菱PLC只有16位和32位的循环移位指令，我们要做8位的循环移位，上图程序中当首次扫描M8002为1，第0行的mov指令将M11~M13为1，在21行的程序每s对M10~M25左循环移位一次，用SET和RST指令将M18的二进制数送到M10，用MOV指令将M10~M17的数值传送给Y0~Y7

大家可以自己操作下试试。看别人做怎么都会，不自己操作一次永远都不是自己会。

2、位移位指令

SFTR和SFTL分别为右移和左移指令。

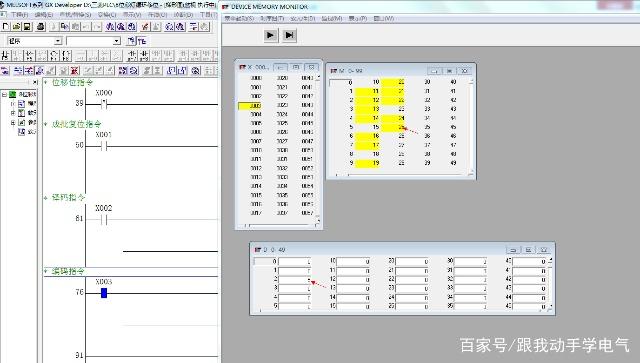

上图中程序的意思是将X1~X3送到M9~M7,M9~M7送到M6~M4,M6~M4送到M3~M1。K9为指定位元件组的长度，K3为指定移动位数。

3、成批复位指令

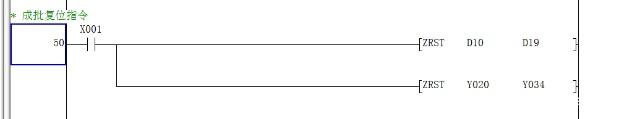

上图程序的意思是当X1为1时复位D10~D19，复位Y20~Y34.

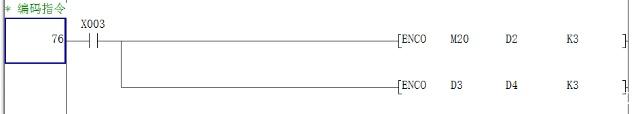

4、译码指令

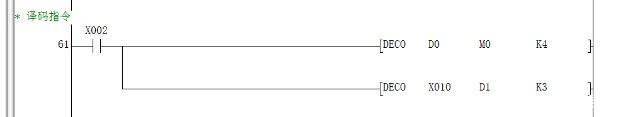

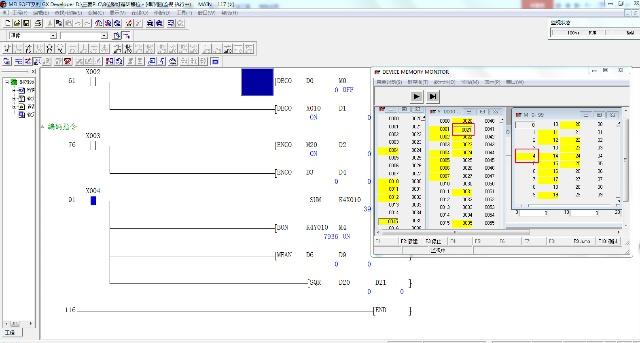

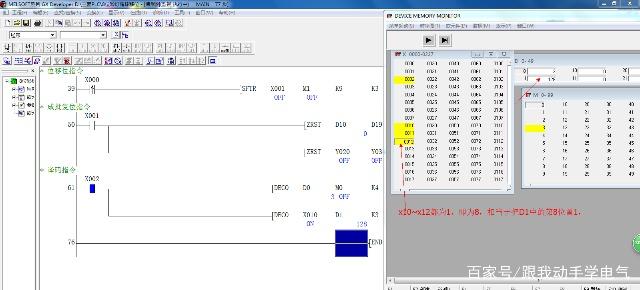

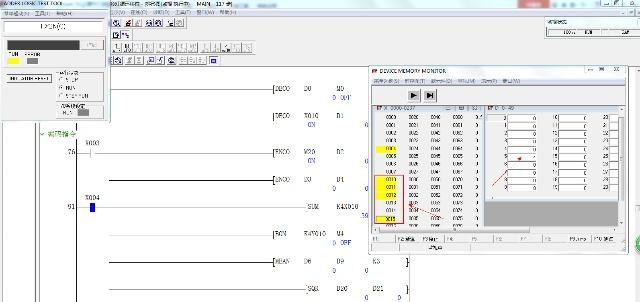

上图中的程序的意思就是当X2为1,假设D0中的错误诊断程序给出的一个4位二进制数的代码，用来表示16个不会同时出现的错误，同过M0~M15（K4M0），用触摸屏的16个指示灯来显示错误，若D0的值为3，译码指令DECO将K4M0组成的字的第3位（M3）置为1，则触摸屏上仅M3对应的指示灯亮。仿真如下图
